La maqueta del proyecto 10577 Soles en Helsinki en tve

octubre 2, 2013 § Deja un comentario

En la edición de “La aventura del Saber” de esta mañana,

se puede ver la maqueta del proyecto 10577 Soles en Helsinki, dentro de la exposición Madrid ¿Im? Posible.

La exposición permanecerá abierta hasta el día 11 de este mes.

logo_tve-2

La aventura del Saber- A la carta 02/10/13

Mi PFC en la exposición de Centro Centro

julio 30, 2013 § 2 comentarios

Exposición en Centro Centro!

La maqueta de situación mi Proyecto Final de Carrera forma parte de la selección de trabajos expuestos en el Palacio de Cibeles (hasta el 11 de octubre).

Está impresa al completo con la reprap que construí, reproduciendo el centro de Helsinki y la implantación de mi proyecto a escala 1/4000.

Tiene una tamaño similar a un A2. El terreno está dividido en 12 cuadrantes y los edificios impresos por separado.

Éstas son algunas fotografías (by ▲❙), pero más adelante ampliaré la información e imágenes, ya que es una maqueta en la que he invertido mucho tiempo y trabajo. Además tiene un tamaño inédito hasta donde llega mi conocimiento.

Maqueta e: 1/4000 Centro Centro 1

Maqueta e: 1/4000 Centro Centro 1

Maqueta e: 1/4000 Centro Centro 2

Maqueta e: 1/4000 Centro Centro 2

Maqueta e: 1/4000 Centro Centro 3

Maqueta e: 1/4000 Centro Centro 3

Maqueta e: 1/4000 Centro Centro 4

Maqueta e: 1/4000 Centro Centro 4

No podía faltar un Yoda

abril 26, 2013 § 2 comentarios

Las excelentes fotografías de Alicia Andrés Izquierdo

son la excusa perfecta para postear un Yoda, pieza que me aventuraría a decir que todos los que tenemos una reprap hemos imprimido.

Si os interesa la fotografía, os recomiendo que miréis su web. En éste momento las galerías de su página principal están en reconstrucción, pero su instagram, flicker y lab siguen activos.

Volviendo al Yoda, esta impreso con Pla de Grrf, con un nozzle de 0,5mm y capas de 0,15mm a una velocidad de 50mm/s

No he encontrado el stl que utilicé en thingiverse, pero os recomiendo la descarga del Yoda modificado por richrap, es más grande que el mío y esta simplificado.

Como estos modelos se utilizan para comprobar la calidad de la impresión y comparar defectos, voy a comentar los que tiene mi impresión por si esto le puede servir a alguien de ayuda. Se observa un claro bamboleo en el eje z, que en mi caso se produce por dos cuestiones: 1- No he cambiado los bushings originales de la Mendel Prusa y se han despegado, por lo que los tengo sujetos provisionalmente con unas pinzas; 2- Las tuercas del lower z clamp generan una excentricidad al apoyar sobre el rodamiento, por lo que las voy a cambiar por unas con muelle incorporado. También se pueden observar burbujitas de pla distribuidas también regularmente, aunque en el Yoda parecen realizadas adrede, son debidas a que utilizo un ordenador antiguo, cuya cpu se atoraba cíclicamente, parando el nozzle y dejando exceso de plástico.

Maquetas PFC

enero 20, 2013 § Deja un comentario

Desde que se presentaron estas maquetas, estaba deseando subirlas al blog porque me parece que quedaron muy bien.

Se trata de las maquetas de proyecto final de carrera de Celia Julve y Adriana de Cola.

Del proyecto de Celia, imprimí una maqueta seccionada a escala 1/250 y un detalle del nudo estructural tipo. Ambas por piezas, con plásticos blanco, azul y traslúcido. Por lo tanto, terminamos de contar este proyecto en maquetas, desde la escala urbana hasta el detalle constructivo.

En el proyecto de Adriana la intervención urbana era importante, por lo que hicimos una maqueta escala 1/1000. Debido a que la topografía del lugar es prácticamente plana, imprimí las manzanas por separado y las pegamos en una superficie plana, que a su vez, nos permitió instalar el mecanismo para que fuera el propio edificio el que iluminara la maqueta.

Las fotografías son de las mismas autoras de los proyectos. Yo las he recortado y ajustado.

Nuevas fotografías de la primera maqueta de Pfc entregada

noviembre 15, 2012 § 3 comentarios

Con la cortesía de Rosalía,

mientras espero las fotos de las últimas maquetas entregadas, he recortado alguna imágen más de la maqueta del entorno del proyecto de Celia:

Fotografías tomadas por Rosalía en septiembre de la maqueta que imprimí en mayo.

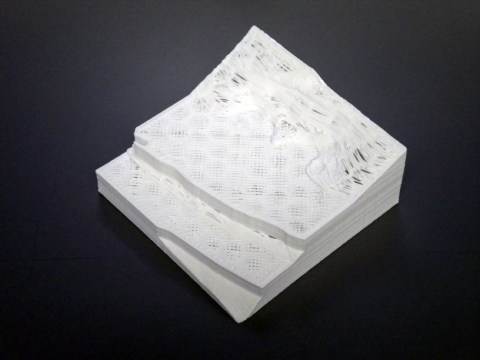

Impresión de una pieza

abril 25, 2012 § Deja un comentario

Video de la impresión de la topografía

abril 25, 2012 § Deja un comentario
