No podía faltar un Yoda

abril 26, 2013 § 2 comentarios

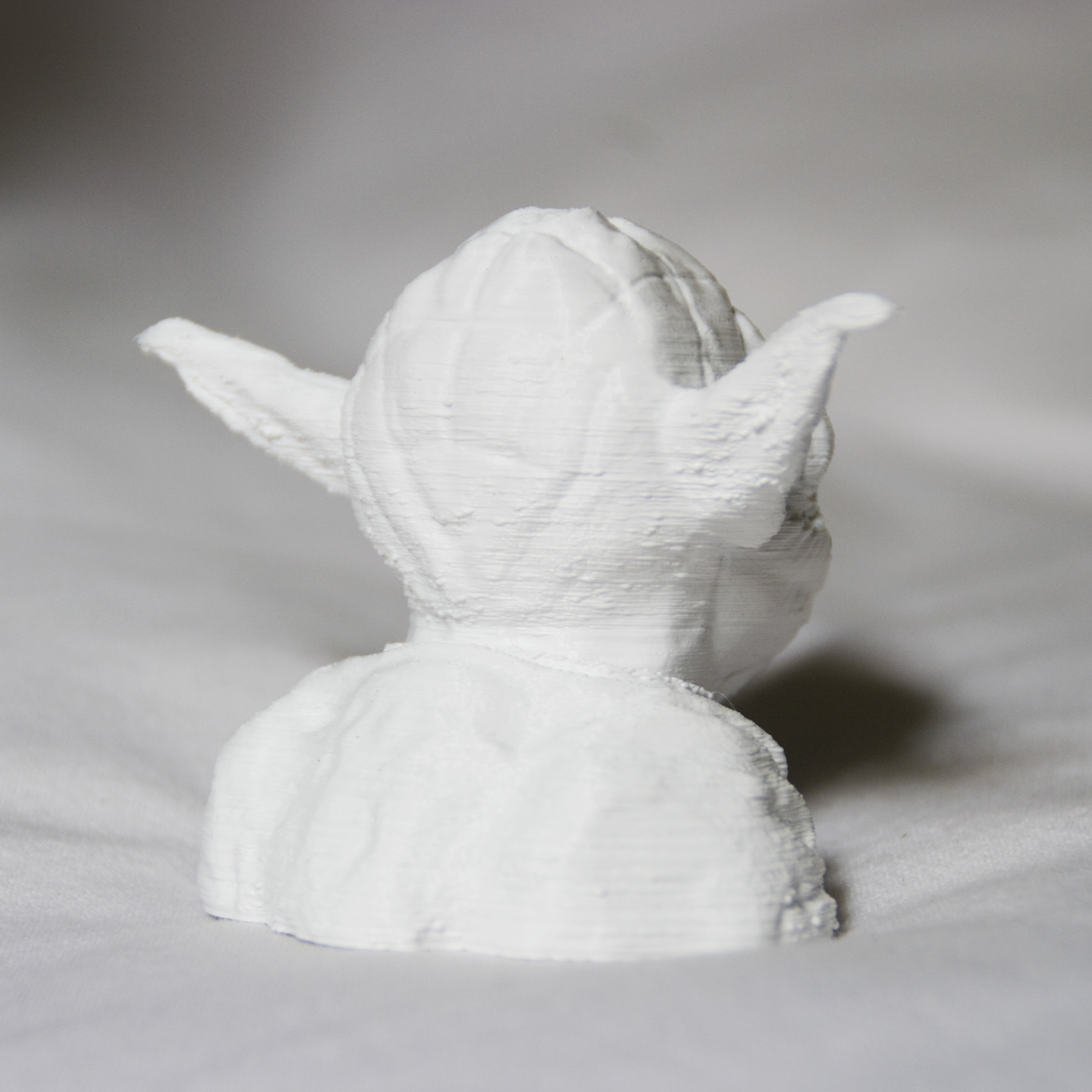

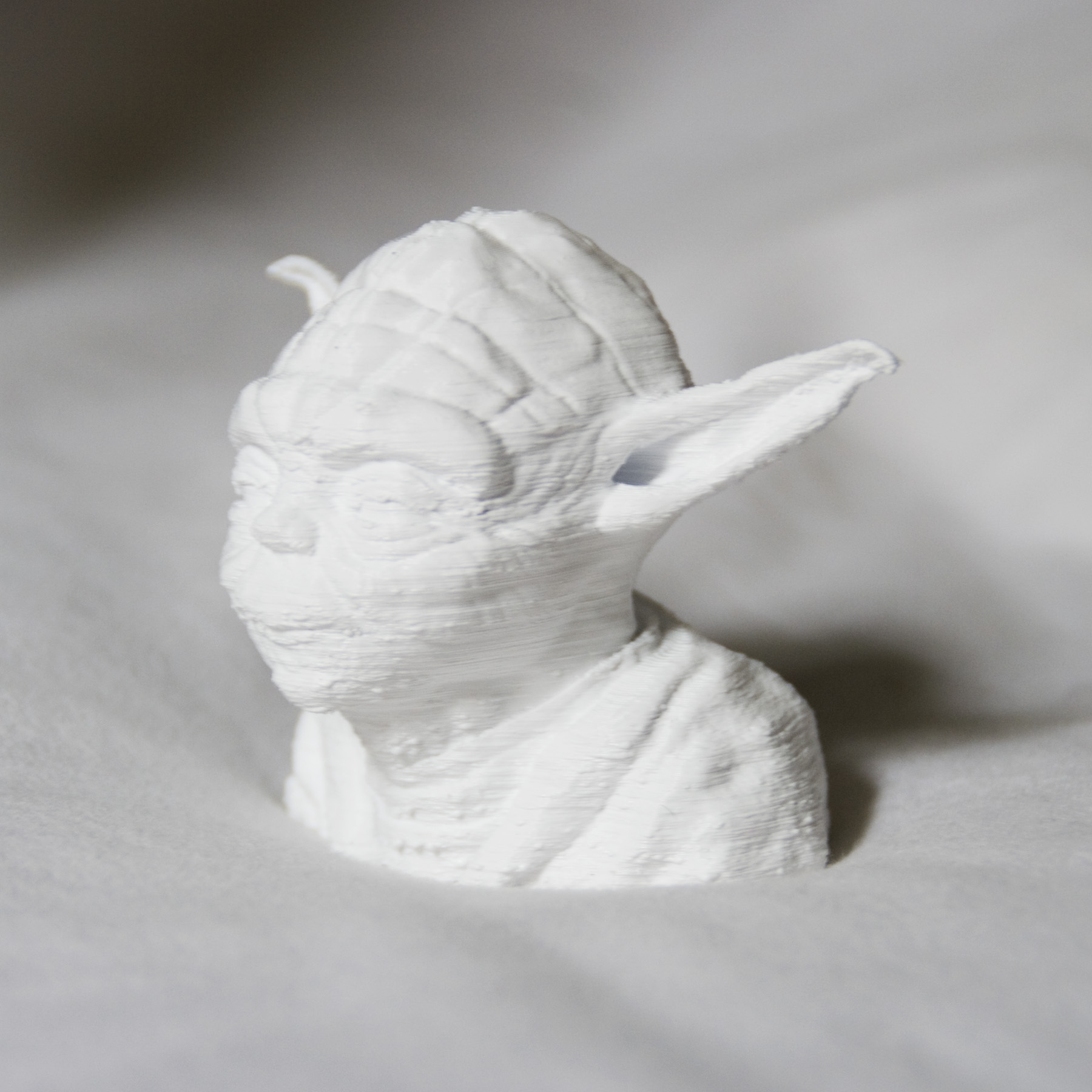

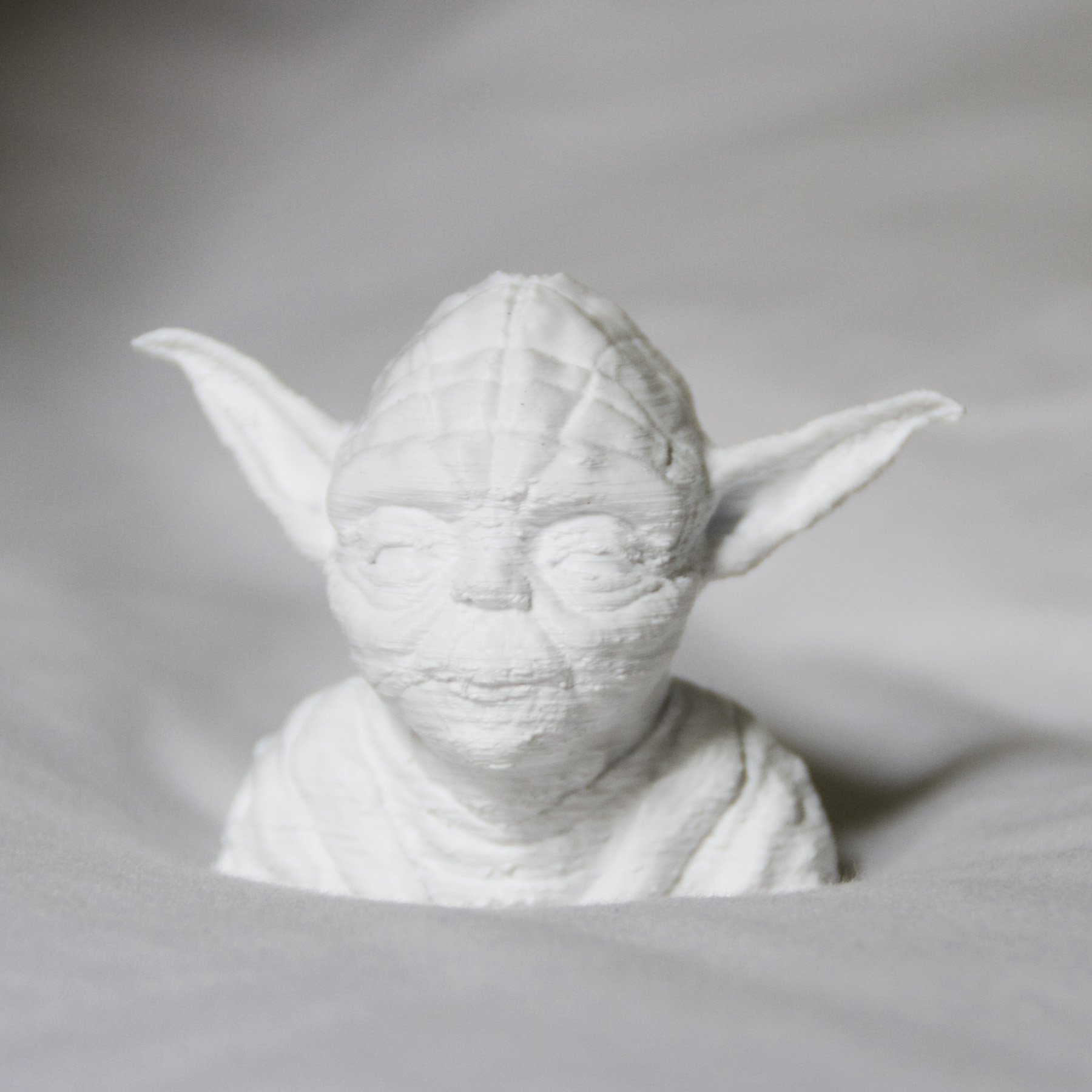

Las excelentes fotografías de Alicia Andrés Izquierdo

son la excusa perfecta para postear un Yoda, pieza que me aventuraría a decir que todos los que tenemos una reprap hemos imprimido.

Si os interesa la fotografía, os recomiendo que miréis su web. En éste momento las galerías de su página principal están en reconstrucción, pero su instagram, flicker y lab siguen activos.

Volviendo al Yoda, esta impreso con Pla de Grrf, con un nozzle de 0,5mm y capas de 0,15mm a una velocidad de 50mm/s

No he encontrado el stl que utilicé en thingiverse, pero os recomiendo la descarga del Yoda modificado por richrap, es más grande que el mío y esta simplificado.

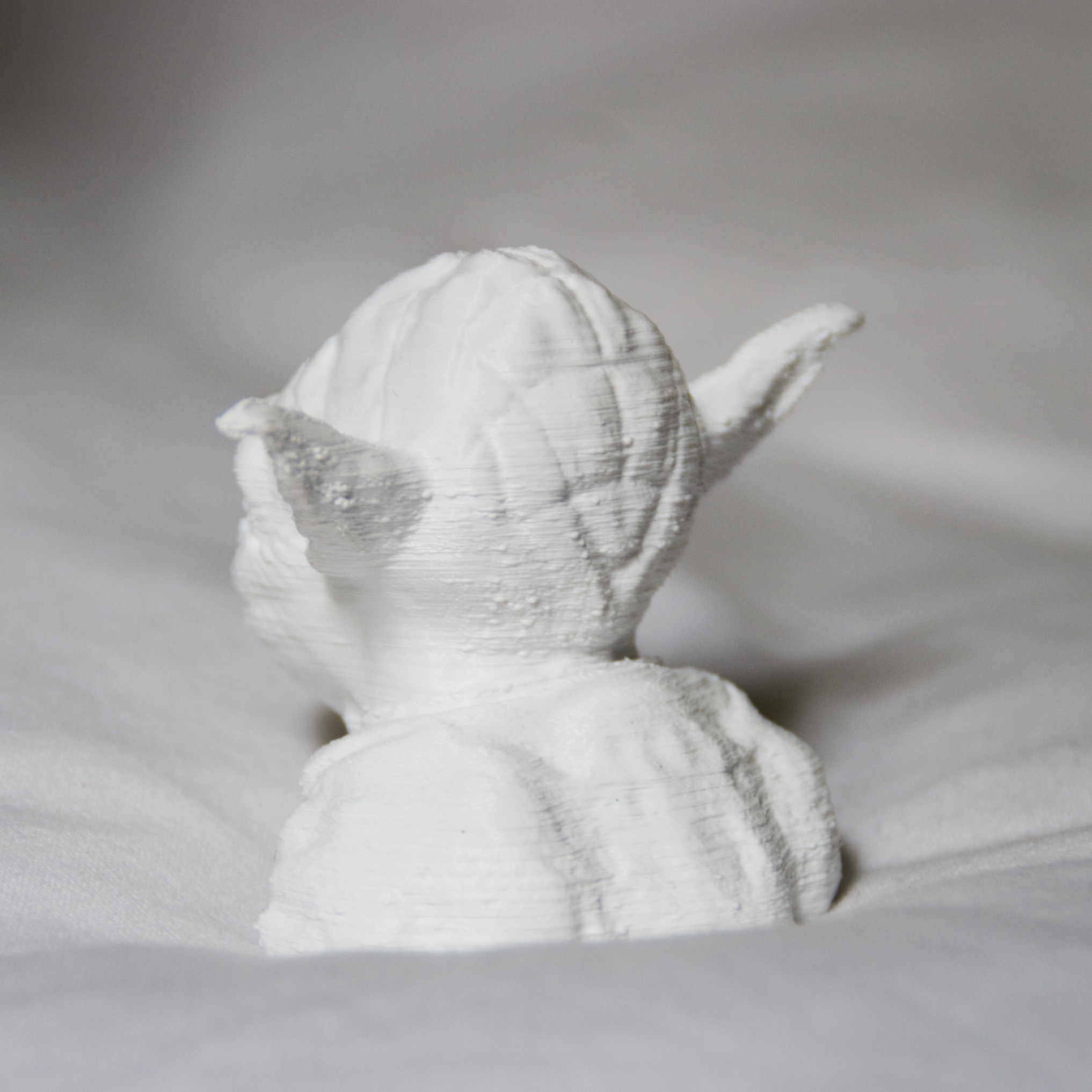

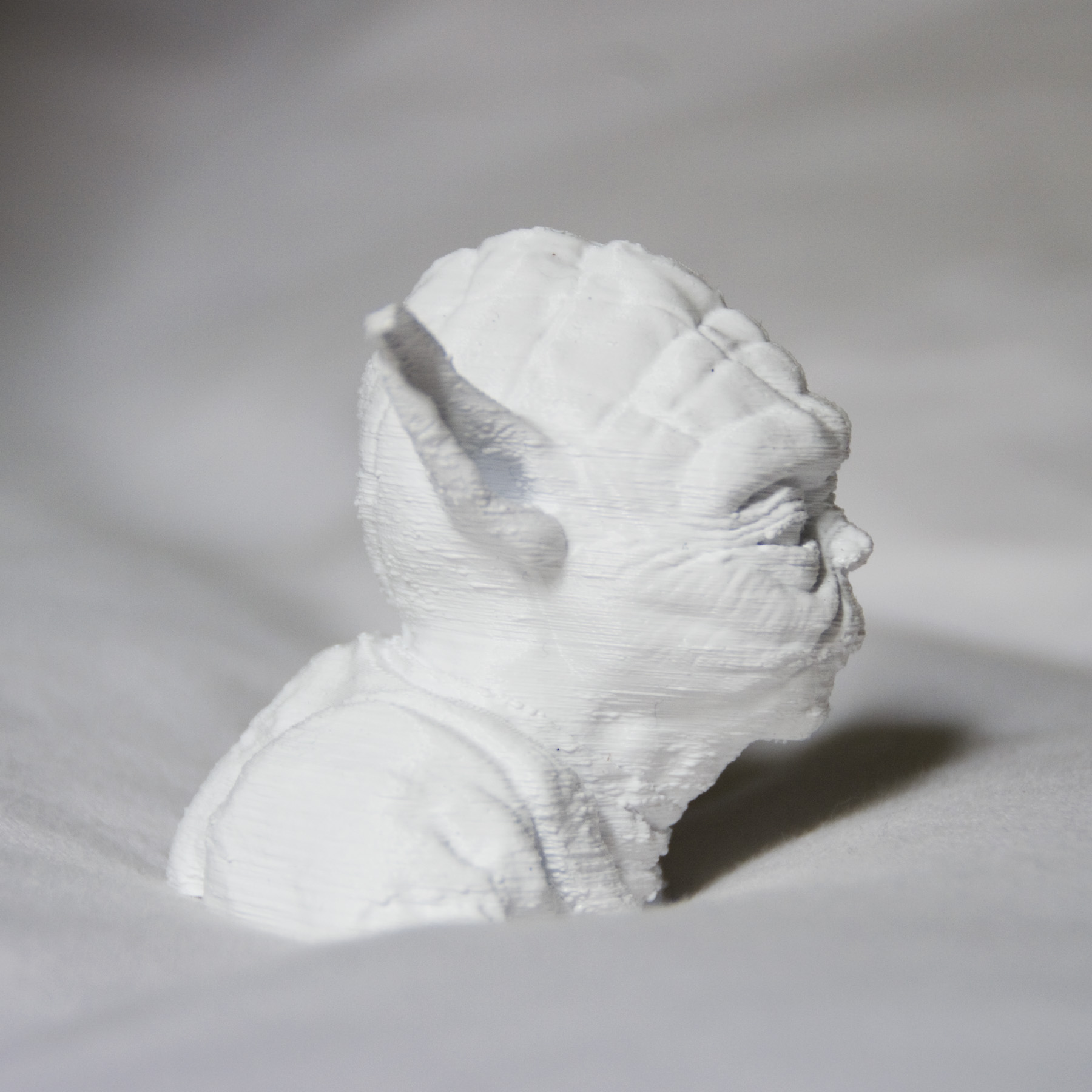

Como estos modelos se utilizan para comprobar la calidad de la impresión y comparar defectos, voy a comentar los que tiene mi impresión por si esto le puede servir a alguien de ayuda. Se observa un claro bamboleo en el eje z, que en mi caso se produce por dos cuestiones: 1- No he cambiado los bushings originales de la Mendel Prusa y se han despegado, por lo que los tengo sujetos provisionalmente con unas pinzas; 2- Las tuercas del lower z clamp generan una excentricidad al apoyar sobre el rodamiento, por lo que las voy a cambiar por unas con muelle incorporado. También se pueden observar burbujitas de pla distribuidas también regularmente, aunque en el Yoda parecen realizadas adrede, son debidas a que utilizo un ordenador antiguo, cuya cpu se atoraba cíclicamente, parando el nozzle y dejando exceso de plástico.

Etiquetado:, , ,
