EXarchitects!
septiembre 20, 2014 § Deja un comentario
Hace ya un año que comencé una nueva aventura,
un estudio de Arquitectura y Fabricación Digital denominado EXarchitects.
Montar un estudio desde cero es apasionante, pero requiere de todo el tiempo del mundo… Por lo que aprovecho este post para redirigir todos los encargos y consultas a nuestra nueva dirección, donde mi socio José Salinas, alguno de nuestros colaboradores o yo mismo os atenderemos encantados.
Waspmod continuará como blog de para compartir proyectos e invastigaciones realcionados con la impresión 3d.
Un saludo y hasta pronto!
SOCIALIGHT 2013 AWARD
octubre 14, 2013 § Deja un comentario

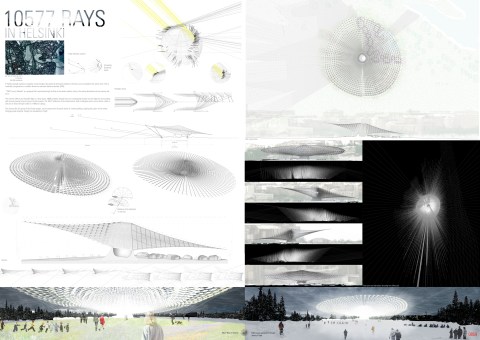

10577 RAYS in Helsinki won the 3rd prize of the CLU Foundation’s International Competition Socialight 2013
The deliberations of the jury and the pictures of the process, with the official results are posted on the CLU Foundation’s facebook and twitter
10577 RAYS IN HELSINKI
Description of the project:
In Finland, people experience negative mood changes (low levels of Serotonin) related to the few hours of sunlight in the winter time. This is medically recognized as a condition known as seasonal affective disorder (SAD).“10577 rays in Helsinki” is a proposal that concentrates light so that at the winter solstice, there is the same illuminance as the summer solstice. The scheme reflects and densifies light to a focal space. 6838 parabolic shaped forms are strategically located over the adjacent surroundings with an area twenty times as big as the focal space. The 10577 reflectors of the infrastructure, built in fiberglass with a mirror finish, rotate in one axis to direct the light under its 11600 m2 canopy.The scheme lifts the spirits of the Finnish people, and increases their Serotonin levels. It creates uplifting, bright public space in the winter, bringing people together though the manipulation of light.
La maqueta del proyecto 10577 Soles en Helsinki en tve
octubre 2, 2013 § Deja un comentario
En la edición de «La aventura del Saber» de esta mañana,
se puede ver la maqueta del proyecto 10577 Soles en Helsinki, dentro de la exposición Madrid ¿Im? Posible.
La exposición permanecerá abierta hasta el día 11 de este mes.
Mi PFC en la exposición de Centro Centro
julio 30, 2013 § 2 comentarios
Exposición en Centro Centro!

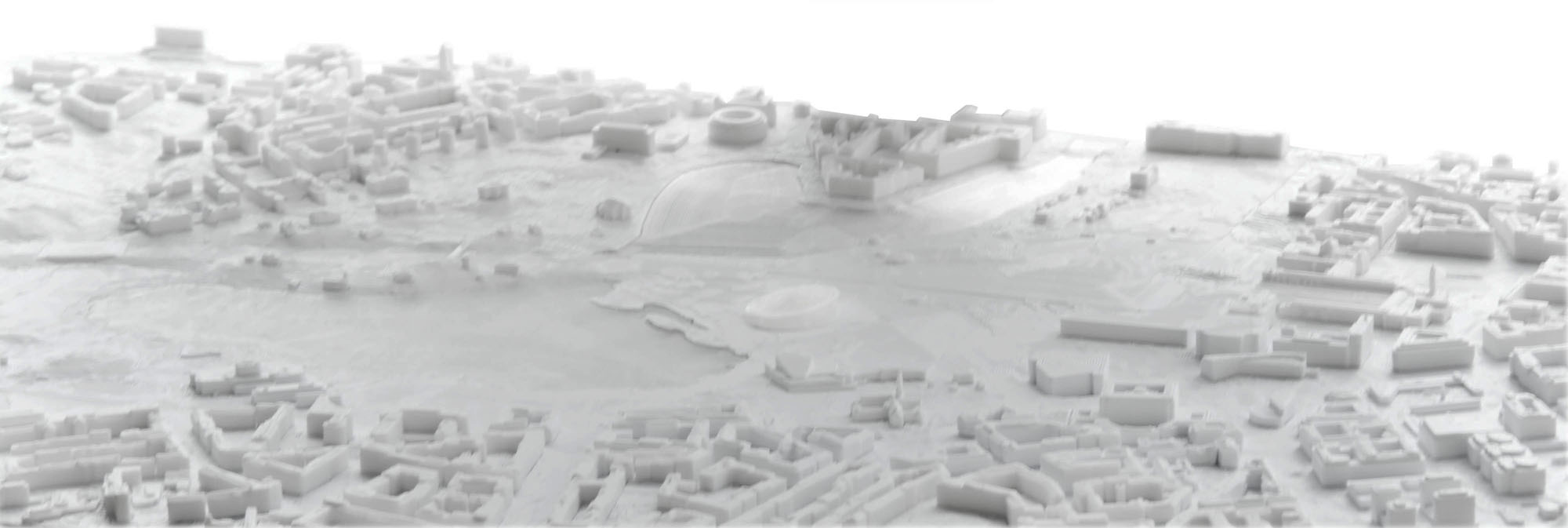

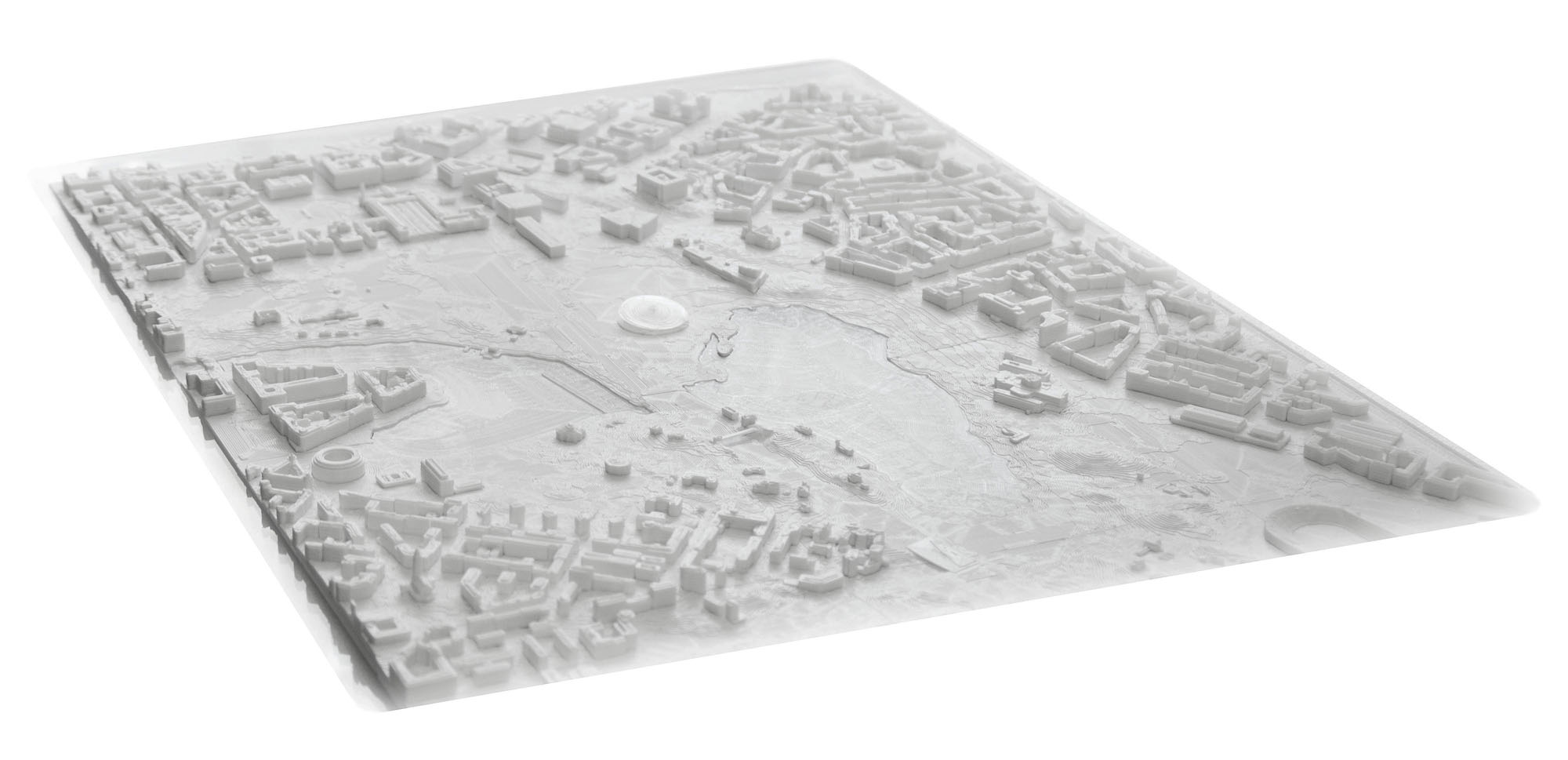

La maqueta de situación mi Proyecto Final de Carrera forma parte de la selección de trabajos expuestos en el Palacio de Cibeles (hasta el 11 de octubre).
Está impresa al completo con la reprap que construí, reproduciendo el centro de Helsinki y la implantación de mi proyecto a escala 1/4000.
Tiene una tamaño similar a un A2. El terreno está dividido en 12 cuadrantes y los edificios impresos por separado.
Éstas son algunas fotografías (by ▲▲❙), pero más adelante ampliaré la información e imágenes, ya que es una maqueta en la que he invertido mucho tiempo y trabajo. Además tiene un tamaño inédito hasta donde llega mi conocimiento.
Maqueta e: 1/4000 Centro Centro 1
Maqueta e: 1/4000 Centro Centro 2
Maqueta e: 1/4000 Centro Centro 3
Maqueta e: 1/4000 Centro Centro 4
Arquitecto
julio 28, 2013 § 1 comentario
He entregado el proyecto y terminado la carrera.
Es lo que me ha tenido alejado del blog pero ha merecido la pena.
Estos son los paneles que resumen dicho proyecto, que se pueden ver en la exposición de la Universidad Europea (hall del edificio C). El escenario elegido es Helsinki y mi objetivo, que la ciudad disfrute de la luz propia del solsticio de verano durante todo el año.
10577 soles en Helsinki – Panel 1
10577 soles en Helsinki – Panel 2
10577 soles en Helsinki – Panel 3
Este obra está bajo una Licencia Creative Commons Atribución-NoComercial-SinDerivadas 3.0 Unported.
La impresión 3d en la arquitectura
abril 26, 2013 § 4 comentarios
El 9 de abril se emitió en Radio 3 el programa que grabamos en la UNED,
compartí micrófono con Manuel Domínguez Somonte, profesor del Departamento de Ingeniería de Construcción y Fabricación ETSII-UNED, y la arquitecta Iris Artemisa Domínguez Espinosa.
Debatimos sobre la utilización de las impresoras RepRap en la arquitectura.
Es un tema muy interesante sobre el que me hubiera gustado extenderme mucho más, pero aqui tenéis los podcast de media hora:
Si queréis saber más, podeis leer este artículo que escribí sobre el tema.
Tras volver a escuchar el debate, me gustaría aclarar mi última intervención. Al mismo tiempo que nos indicaban que teníamos que cerrar el programa comencé a contar la anécdota sobre la intervención en la IV Bienal de Arte Contemporáneo de Fundación ONCE con Ali&Cía, por lo que hubo que retocar el final.
Me parece que al cortarlo y poner la última frase no se entiende, asi que voy a escribir brevemente lo que quería decir:
«Tuve la gran suerte de conversar con artistas y arquitectos con visibilidad reducida. Gracias a haber impreso en 3d la estrucutra el Museo ABC, pude intercambiar opiniones sobre el edificio entorno a la maqueta de pasta de azúcar y debatir sobre cualquier tema, desde la estructura a partir del tacto, hasta el color, curiosamente, a partir del sabor».
Y ahora sí, enlazo con la frase seleccionada para el final, que también me gustaría completar:
«La impresión 3d nos puede ayudar a los arquitectos tanto en el proceso de proyecto como en el de la comunicación del mismo, debido a las múltiples ventajas de trabajar con objetos físicos.»
Espero que ahora se pueda comprender lo que quería decir. También me gustaría cambiar mi timbre de voz y no haberme alejado contínuamente de micro, pero eso lo voy a tener que dejar para la próxima vez.
Aprovecho también para agradecer a la UNED y en concreto, al profesor Manuel Domínguez Somonte y a Iris Artemisa Domínguez Espinosa, por invitarme a hablar sobre este tema tan apasionante.
No podía faltar un Yoda
abril 26, 2013 § 2 comentarios
Las excelentes fotografías de Alicia Andrés Izquierdo
son la excusa perfecta para postear un Yoda, pieza que me aventuraría a decir que todos los que tenemos una reprap hemos imprimido.
Si os interesa la fotografía, os recomiendo que miréis su web. En éste momento las galerías de su página principal están en reconstrucción, pero su instagram, flicker y lab siguen activos.
Volviendo al Yoda, esta impreso con Pla de Grrf, con un nozzle de 0,5mm y capas de 0,15mm a una velocidad de 50mm/s
No he encontrado el stl que utilicé en thingiverse, pero os recomiendo la descarga del Yoda modificado por richrap, es más grande que el mío y esta simplificado.
Como estos modelos se utilizan para comprobar la calidad de la impresión y comparar defectos, voy a comentar los que tiene mi impresión por si esto le puede servir a alguien de ayuda. Se observa un claro bamboleo en el eje z, que en mi caso se produce por dos cuestiones: 1- No he cambiado los bushings originales de la Mendel Prusa y se han despegado, por lo que los tengo sujetos provisionalmente con unas pinzas; 2- Las tuercas del lower z clamp generan una excentricidad al apoyar sobre el rodamiento, por lo que las voy a cambiar por unas con muelle incorporado. También se pueden observar burbujitas de pla distribuidas también regularmente, aunque en el Yoda parecen realizadas adrede, son debidas a que utilizo un ordenador antiguo, cuya cpu se atoraba cíclicamente, parando el nozzle y dejando exceso de plástico.
Maqueta pfc
marzo 13, 2013 § Deja un comentario
Nueva maqueta de pfc,
en éste caso se trata del proyecto de Félix Hortal en Tokio. Es un edificio cuya función es la de limpiar el aire de contaminación, denominado Vacuumatics Kanji.
Sin más prámbulos, el proceso de impresión de la maqueta a escala 1/1000.
Selección de fotografías de Félix:
Mañana estaré en la radio de la UNED
marzo 13, 2013 § Deja un comentario
La UNED me ha invitado para hablar sobre la impresión 3d en la arquitectura.
Empecé redactando un guión para el debate, pero al desarrollarlo ha tomado forma de artículo o autoentrevista, así que he decidido publicarlo.
A continuación voy a poner el índice de los temas:
La impresión 3d “opensource” llevada a la arquitectura
Temas a desarrollar:
I- Presente y futuro inmediato
II- Desarrollo exponencial gracias a la filosofía y las plataformas de hardware y software libre:
-Hardware y software libre: Arduino, Marlin, Slic3r
-Plataformas para compartir modelos: Thingiverse, Rascomras
III- Arquitecto como usuario y/o como desarrollador
IV- Impresora 3d en el estudio:
-Maqueta de proceso o final
-Resolución vinculada a la escala
-Independencia e inmediatez
-Economía y reciclaje
V- Construcción e impresión 3d:
-Impresión 3d a escala 1/1 en hormigón y plástico
-Ejemplos de desarrollo en paralelo de proyecto, hardware y/o software:
Solar Sinter, de Markus Kaiser; Stone Spray Robot; Protohouse, de Softkill Design
VI- Impresión 4d:
-Impresión multimaterial con control de movimientos y las reacciones frente al medio en el tiempo: MIT 4d printing
Video de la impresión en chocolate
enero 25, 2013 § Deja un comentario
Delicioso y exacto trazado con chocolate fundido
de las letras del «Saffron’s branding«.
En el video, con tramos acelerados 2.5x y a 10x, se puede ver la impresión de algunas de las sílabas del texto.
Para construir el 3d necesario para generar el código para la impresora, hice un script con grasshopper que convertía el texto en el 3d con la altura ajustada a 1 o 2 capas.
Este mismo proceso ya lo había utilizado para generar la estructura del Museo ABC que imprimí en glaseado real para la IV Bienal Once de Arte Contemporáneo.
